چندراهی و محافظ ولتاژ هادرون مدل P244 توان 3290 وات

محافظ ولتاژ هارمونیک هادرون مدل P244

هادرون P244 چندراهی برق و محافظ هارمونیک دو رله، دستگاهی به منظور محافظت از لوازم و تجهیزات الکتریکی در برابر شرایط نامطلوب برق شهری است که از لوازم برقی در برابر افزایش ناگهانی هارمونیک‌های مخرب، تغییرات ولتاژ و نوسانات فرکانس محافظت می‌کند. نمایشگر این محصول، امکان نظارت بر عملکرد دستگاه و همچنین مشاهده پارامترهای الکتریکی اندازه‌گیری شده از برق ورودی را فراهم می‌آورد. این دستگاه دارای چند برنامه محافظتی پیش‌فرض برای کاربردهای متفاوت است. کاربر می‌تواند متناسب با شرایط استفاده، اقدام به انتخاب برنامه مورد نیاز نماید. در فرآیند پایش برق شهری، علاوه بر پارامترهایی مانند ولتاژ و فرکانس، عامل مخاطره‌آمیز و کمتر شناخته شده‌ای با عنوان «اعوجاج هارمونیک کل» یا THD وجود دارد. سطوح بالای THD، به صورت بالقوه، می‌تواند باعث آسیب جدی و یا اختلال در عملکرد وسایل برقی شود. با این حال، اندازه‌گیری این مؤلفه به پردازنده‌ای قدرتمند نیاز دارد تا محاسبات دقیق ریاضی و پردازش اطلاعات را به صورت هم‌زمان انجام دهد.

هارمونیک برق چیست؟

این دستگاه که مجهز به دو عدد رله قدرتمند جهت قطع و وصل جریان برق می‌باشد، علاوه بر «قدرت قطع» بالاتر از استاندارد محافظ‌های معمولی، با قطع هم‌زمان مسیر فاز و نول، احتمال خطراتی مانند برق گرفتی یا ایجاد حریق را به حداقل می‌رساند. اندازه‌گیری سطوح هارمونیک برق و محاسبه اعوجاج هارمونیک کل ولتاژ، علاوه بر مدار دقیق جهت اندازه‌گیری سطح ولتاژ، به یک پردازنده قدرتمند نیاز دارد تا محاسبات ریاضی سنگینی روی داده‌های جمع آوری شده انجام دهد. این پردازش شامل محاسبات برداری، تبدیل فوریه و محاسبات ماتریسی می‌باشد که باید بدون تاخیر زمانی و به صورت Real-time انجام شود تا امکان محافظت از لوازم برقی ایجاد شود. این محسبات نیازمند یک پردازنده قدرتمند جهت انجام پردازش سیگنال یا DSP می‌باشد. در محافظ هارمونیک هادرون از یکی از جدیدترین معماری‌های صنعتی ARM استفاده شده است که ضمن مصرف برق بسیار کم، قدرت پردازشی بالایی دارد.

اتصال در نقطه صفر: تکنولوژی حفاظتی هادرون

سوئیچ‌زنی در در ولتاژ صفر یا به اختصار ZVS یک تکنیک هوشمندانه است که در منابع تغذیه سوئیچنگ پرقدرت استفاده می‌شود. شرکت هادرون توان به صورت اختصاصی نسخه جدیدی از این تکنیک را برای رله‌های مکانیکی توسعه داده است که با پیش‌بینی تاخیر سوئیچ‌زنی مکانیکی، لحظه قطع و وصل جریان برق را در نقطه صفر ولتاژ سینوسی سامان‌دهی می‌نماید. برخی از مزایای این روش سوئیچ‌زنی :

1. کاهش یا از بین رفتن کامل جرقه سر پلاتین‌های رله

2. افزایش طول عمر رله‌ها

3. افزایش قدرت وصل/قدرت قطع در شرایط اکستریم مانند اتصال کوتاه یا افزایش ولتاژ

4. کاهش نرخ آسیب به وسیله الکترونیکی هنگام وصل یا قطع برق به جهت کاهش Inrush Current

5. کاهش انتشار نویز حاصل از اتصال/قطع جریان در شبکه برق و محیط اطراف

کابل مسی خالص با مقطع 3 متراژ 1.8 متر

کابل برق یکی از اساسی‌ترین اجزای هر چندراهی برق سیار، سیم رابط و محافظ برق می‌باشد. از آنجا که بسیاری از لوازم برقی منزل و ادارات مصرف برق بالایی دارند، توجه به این نکته الزامی است که مقطع سیم چندراهی سیار اکیدا می‌بایست از کابلی به اندازه کافی قوی، جهت تامین جریان کافی برای تمام مصرف کننده‌های متصل به چندراهی برخوردار باشد. به عنوان مثال لوازم برقی همچون ماشین لباس‌شویی، ماشین ظرف‌شویی، انواع لوازم گرمایشی، اتو برقی، اجاق برقی، انواع سشوار و برخی از لوازم آرایشی، انواع فر و ماکروفر برقی، کولرهای گازی سیار، توستر، قهوه‌ساز یا چای‌ساز برقی، انواع خشک‌کن و ... به راحتی به جریانی تا 16 آمپر برای عملکرد صحیح خود نیاز دارند. طبق جداول استانداردهای جهانی، کابل مناسب برای جریان 16 آمپر می‌بایست از سیم مسی استاندارد با ضخامت 1.5 میلی‌متر ساخته شود تا در گذر زمان دچار آسیب نشده و ریسک‌های ایمنی به وجود نیاید. خواهشمند است به این نکته توجه نمایید که در بسیاری از مواقع بیش از یک وسیله برقی به چندراهی وصل خواهد شد. از این رو اکیدا توصیه می‌شود جهت حفظ ایمنی و جلوگیری از خطرات ناشی از ضعف کابل چندراهی،  برای مصارف قید شده از چندراهی 16 آمپر با ضخامت سیم استاندارد استفاده نمایید.

محافظ برق تلویزیون و یخچال فریزر Hadron مدل P244 با کابل 180 سانتی متری

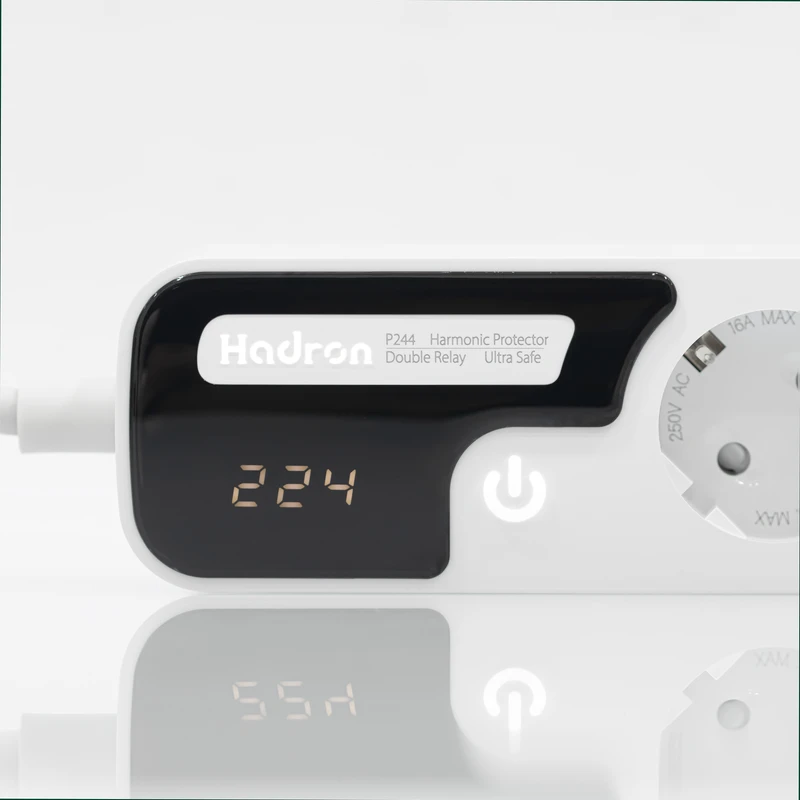

• محدوده ولتاژ ورودی 0 الی 305 ولت، دارای نمایشگر دیجیتال LED جهت نمایش میزان ولتاژ
• مجهز به سیستم محافظت در برابر نوسانات، تشخیص دمای بیش از حد، مجهز شده به قفل کودک

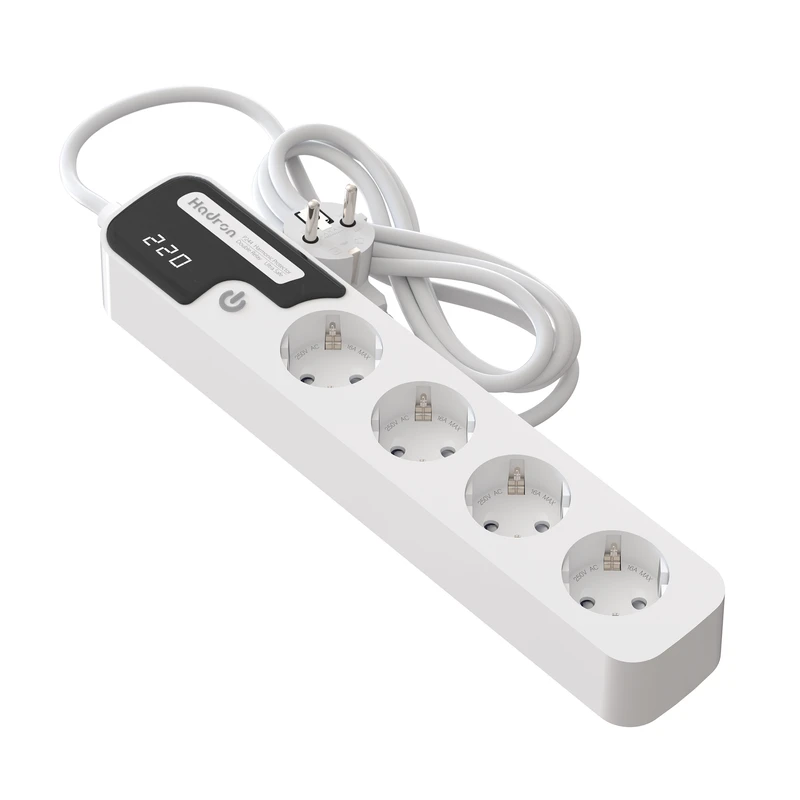

• دارای چهار عدد پریز برق ارت دار، مجهز به کلید فیزیکی جهت قطع و وصل برق و دارای دو شاخه برق EU
• جنس بدنه ساخته شده از پلاستیک ABS و پلی کربنات، دارای کابلی با روکش پلاستیک باکیفیت به طول 180 سانتی متر
• میزان جریان انتقالی حداکثر 16 آمپر با حداکثر توان 3920 وات، بازه حفاظتی 170 الی 250 ولت و فرکانس 50 الی 60 هرتز
• بهره مندی از استاندارد IP20 مقاومت در برابر رطوبت، میزان دمای کاری -20 الی +40 درجه سانتی گراد، دارای زمان تاخیر 50>
